纸上得来终《SD-WAN在互联网出入口收敛场景下的实战案例》

提供方案：首先当前企业广域网传统架构面临着诸多困境，同时也是该企业所面临的困境：

     给客户推荐使用SD-WAN解决方案来实现该企业广域网的整体升级重构，将SD-WAN技术应用于企业广域网场景，用于连接广阔地理范围的分支网络、数据中心、互联网应用及云服务，帮助企业降低广域网投入、提高管理运维效率、加固广域网安全，同时能够实现全国一张网，完成网络资源调度架构重组，实现总部监管，降低分支机构运维人员工作量，提升对企业业务的支撑效率。

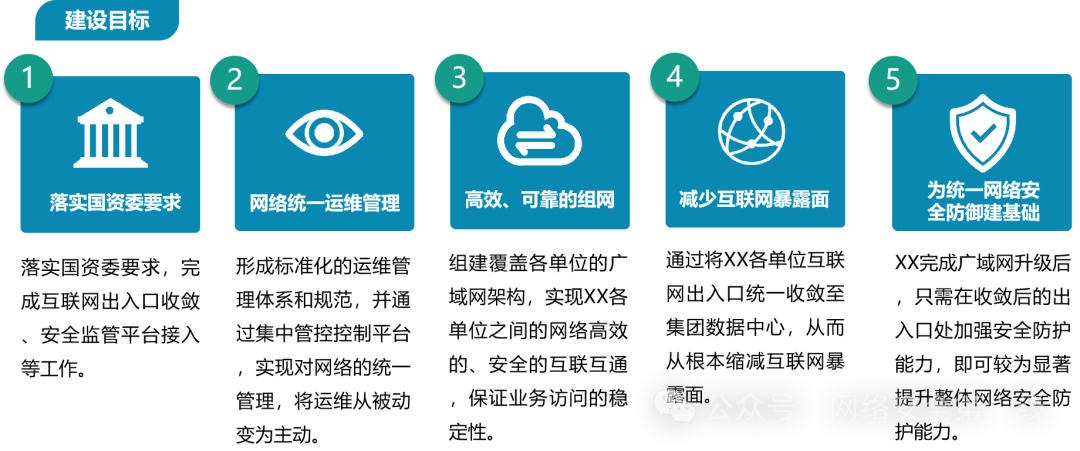

整体项目建设方案目标：

方案整体设计架构说明：

   一、二级节点间通过MPLS-VPN骨干网实现互联互通，并采用“Full-Mesh”组网模型。另外，为实现对广域专网的统一、智能、灵活的管理与监控，需建设网络管控平台，部署网络监控平台与SD-WAN控制平台，与各节点进行对接，建立管控隧道（EVPN）。

   本次项目建设范围为一级节点三个（北方节点、南方节点、总部）互联网出口、二级节点（60家二级单位、80家三级单位）。后续，可基于本次项目建设模式与经验，实现广域网的快速扩展与复制应用到四级五级单位（四、五级单位接入组网模式需要根据具体情况制定）。

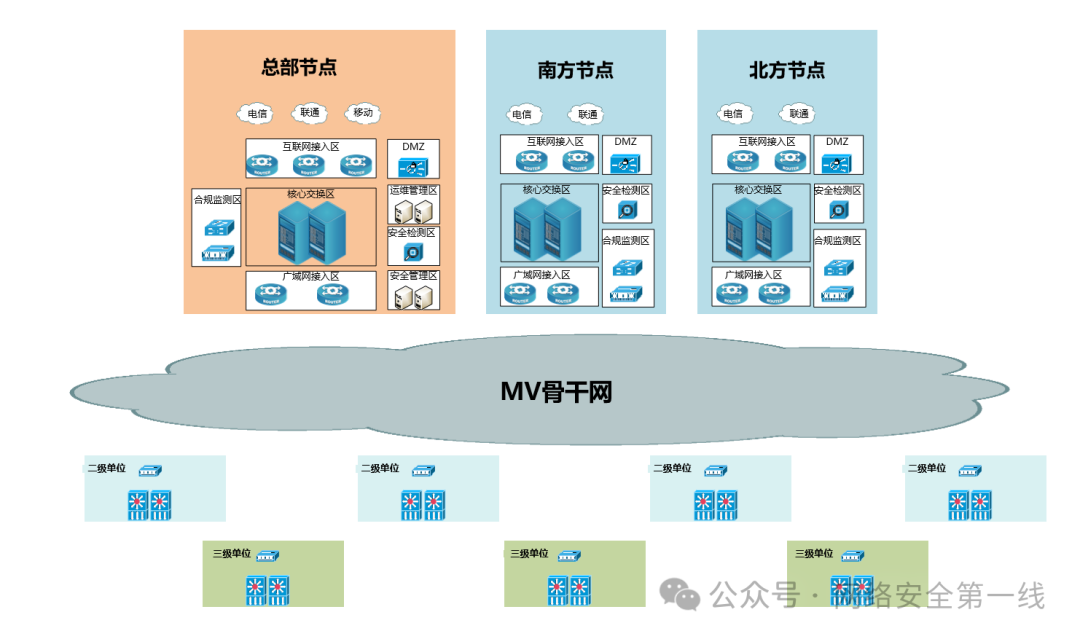

项目整体技术架构逻辑示意图：

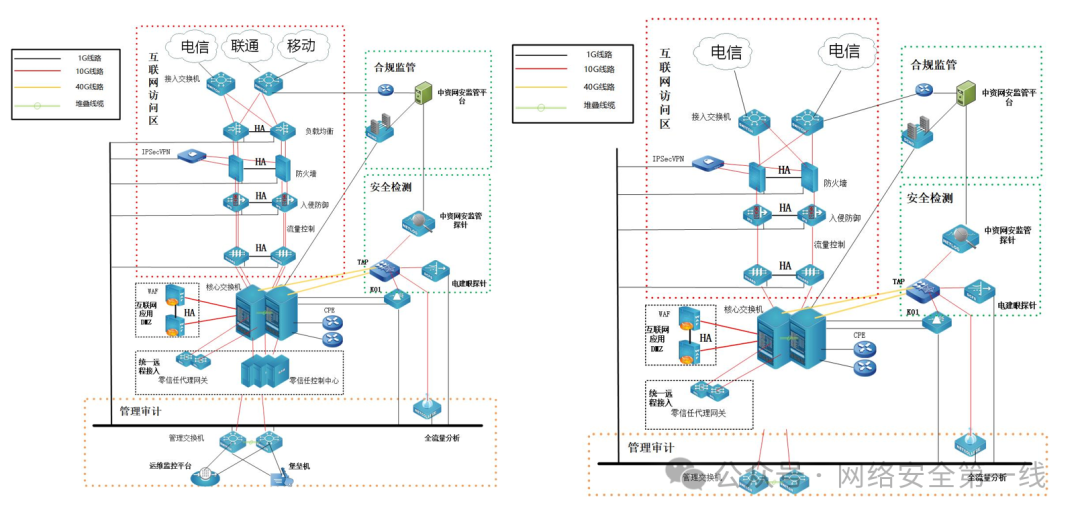

      一级节点侧（南北方数据中心）架构图设计：

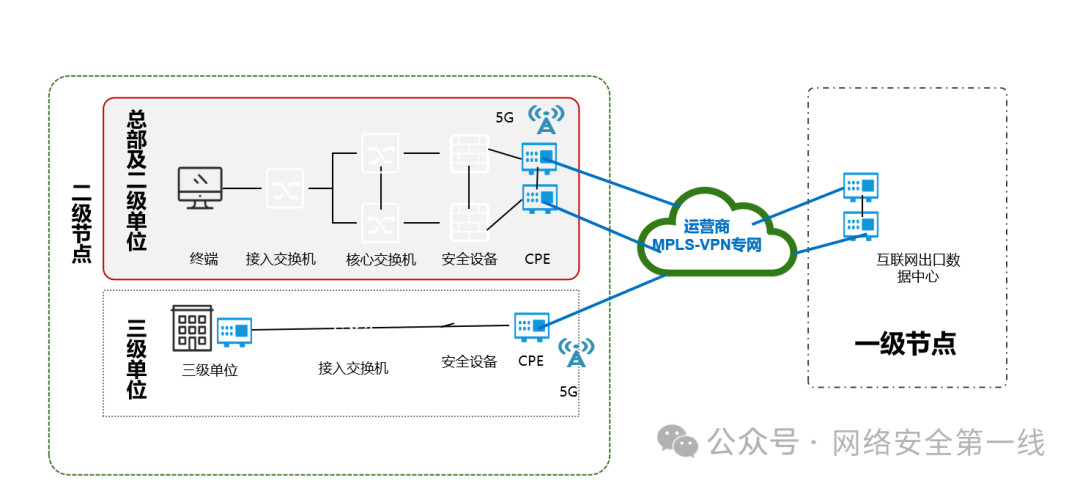

二级节点（二、三级单位） 侧架构设计：

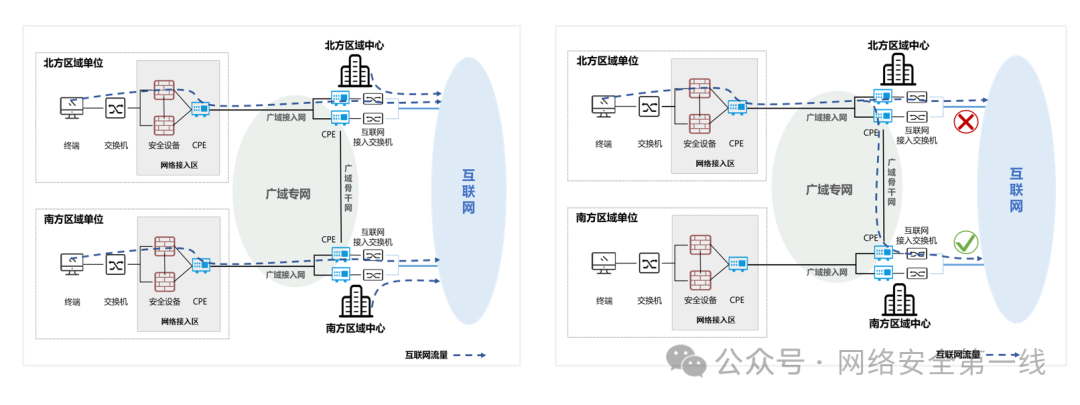

南北区域中心互为保障：

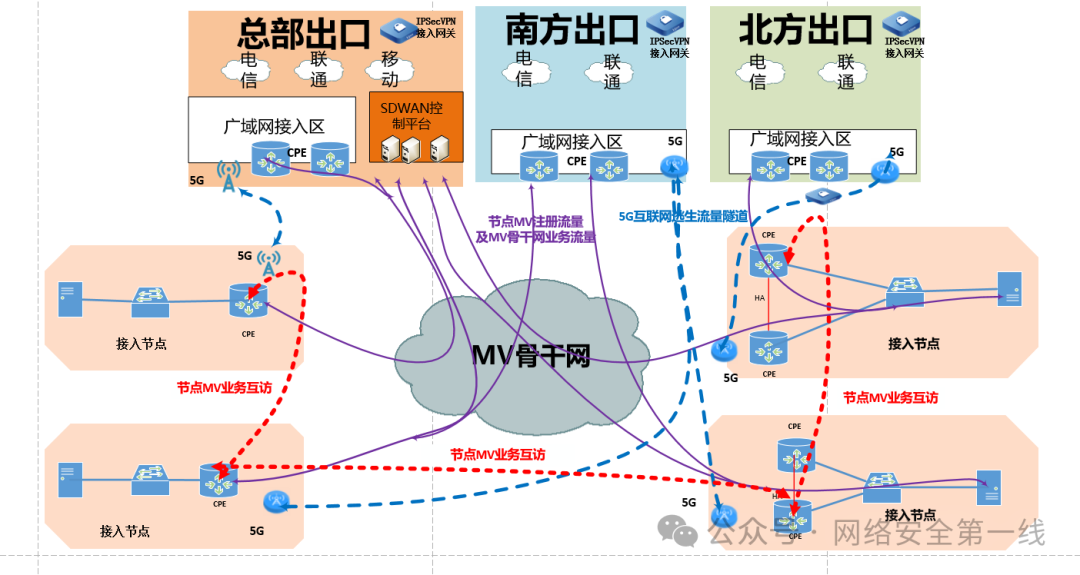

    业务流量走向示意图：

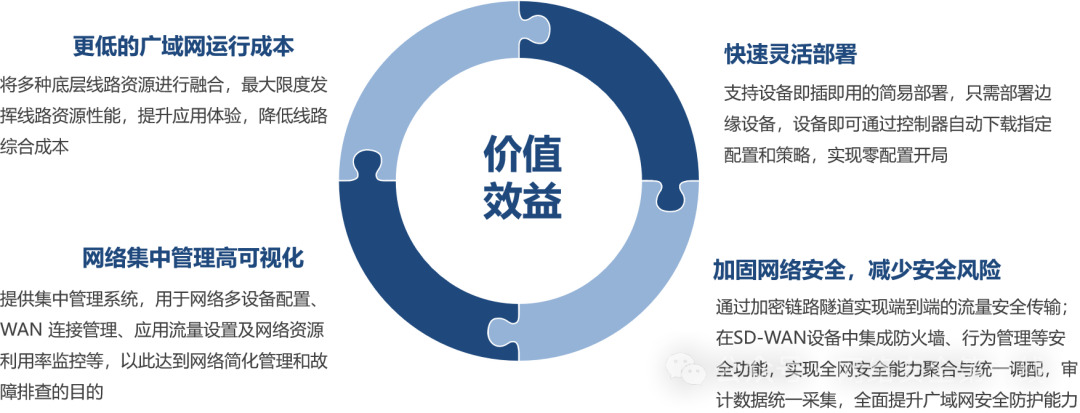

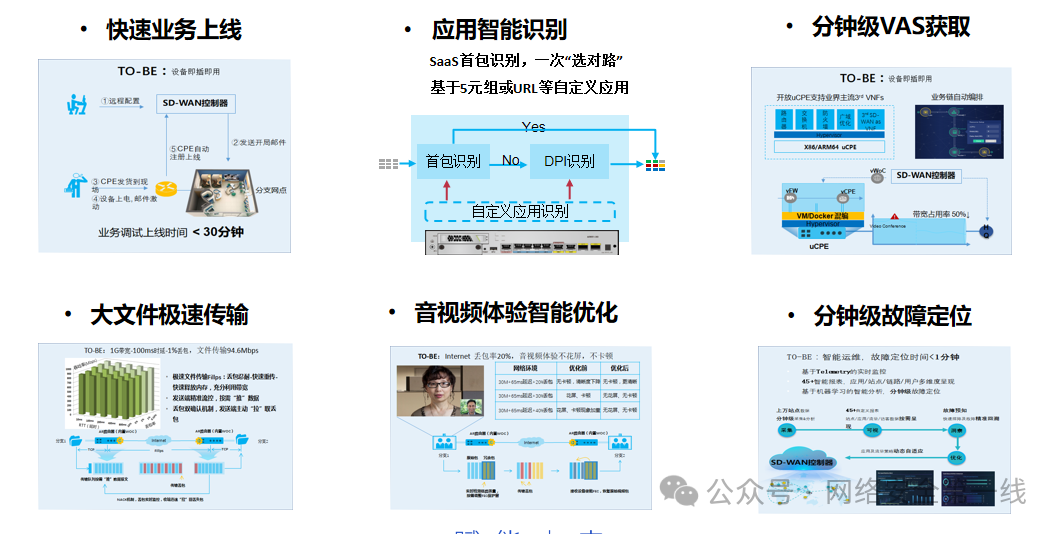

 SD-WAN带来的服务体验：

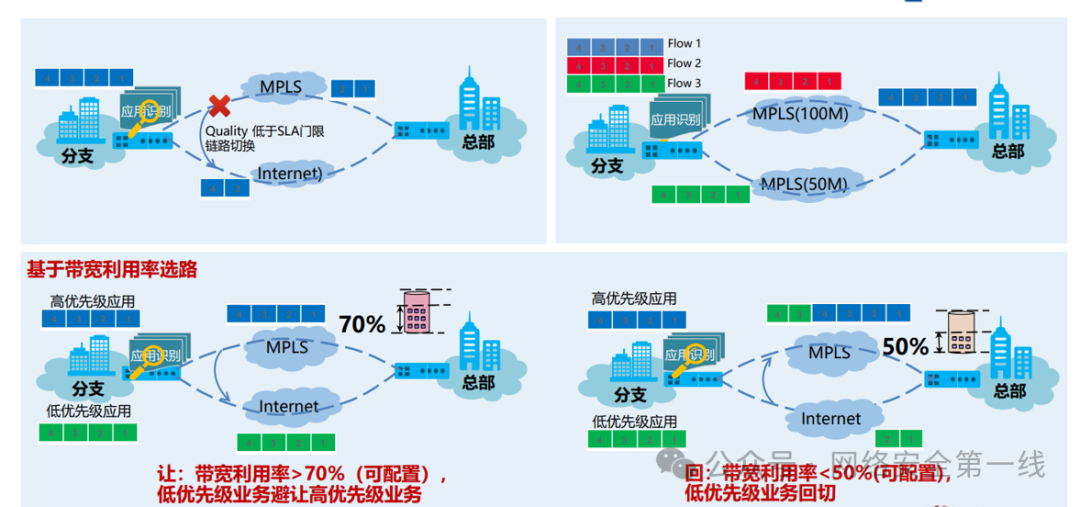

智能选路：
